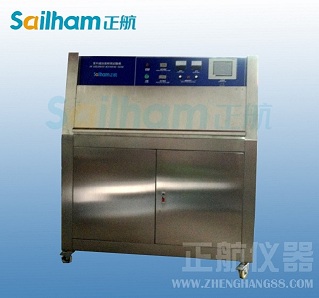

故障現象：LUV紫外光老化試驗箱風機不工作，其它控制電路正常
故障分析：其它控制電路正常，說明單片機已經工作。另外供給控制風機工作繼電器工作的+12V電壓也應正常。此時，我們只要檢查單片機控制風機工作的繼電器工作的管腳是否有輸出信號去控制即可。
故障排除：通過測量以上分析點我們可以發現控制風機繼電器的三極管不導通，而控制三極管的單片機管腳信號有輸入但傳送不到三極管，測量TP6的電壓為0V。三極管要工作，TP6應為0.7V左右，我們可以判斷故障出現在單片機輸出管腳和三極管的電路之間。在排除故障區里按上對應的故障排除按鈕后電路正常。此時，“故障”指示燈來，“正常”指示燈亮，故障計數顯示“1”。
故障現象：紫外線功能不工作，其它控制電路正常
故障分析：其它控制電路正常，說明單片機已經工作,另外供給控制產品工作繼電器工作的+12V電壓也應正常。此時，我們只要檢查單片機控制風機工作的繼電器工作的管腳是否有輸出信號去控制即可。
故障排除：通過測量以上分析點我們可以發現控制產品繼電器的三極管不導通，而控制三極管的單片機管腳信號有輸入但傳送不到三極管，測量TP8的電壓為0V。三極管要工作，TP8應為0.7V左右，我們可以判斷故障出現在單片機輸出管腳和三極管的電路之間。在故障排除區里按下對應的故障排除按鈕后電路正常。此時，“故障”指示燈滅，“正�！敝甘緹袅痢�
說明：以上故障設置也可以多個故障組合設置。另外故障分析是在保證實物正常的情況下分析的，如果有些故障是實物存在的問題，分析應加深。
LUV紫外光老化試驗箱故障設置單元的使用方法
故障設置箱里的鈕子開關全部撥到下面，為電路正常。向上撥為電路有故障，而設置點和測試點是一一對應的。比如說我們要設置TP1線路上的故障，我們只要將K1的鈕子開關向上撥，此時TP1是的線路有故障，故障指示紅燈也這。依次類推，參照以上表格可以設置對應的故障點，也可以多個故障點聯合設置。本實驗臺只用到前面的11個設置點，其它的設置點作為學校以后擴展故障用。
LUV紫外光老化試驗箱故障排除區的使用方法
故障排除和故障設置是相對的，也就是當我們要找到相應的故障點后，只需讓對應的故障排除區的按鈕按下即可排除相對應的故障。比如我們查找到故障出現在TP1，此時我們只需按入故障排除區的K1按鈕即可排除故障，此時故障正常指示綠燈亮。依次類推，參照以上表格可以找到相對應的故障點后，把相對應的故障排除區的按鈕按入即可排除相對應的故障。本實驗臺只用到前面的11個排除點，其它的作為以后學校擴展相對應的設置故障時用。
以上故障排除區使用都是在實驗臺通過正確故障箱設置故障時用，如果是因為電路其它本身問題而存在的故障，是無法通過故障排除區解決的。
